Comment un échangeur de chaleur à plaques en titane associé à l’APV améliore-t-il l’efficacité industrielle ?

Table des matières

1. Qu'est-ce qu'un échangeur de chaleur à plaques en titane associé à l'APV ?
2. Comment fonctionne un échangeur de chaleur à plaques de titane associé à APV ?
3. Pourquoi utiliser le titane dans les échangeurs de chaleur à plaques ?
4. Quelles industries profitent le plus de ces échangeurs de chaleur ?
5. Quelles sont les principales caractéristiques et spécifications de conception ?
6. Comment sélectionner le bon échangeur de chaleur à plaques en titane associé à l'APV ?
7. Foire aux questions (FAQ)

Qu'est-ce qu'un échangeur de chaleur à plaques en titane associé à l'APV ?

UnÉchangeur de chaleur à plaques en titane associé à l'APVest un type de dispositif de transfert de chaleur compact conçu pour les applications exigeantes où une résistance à la corrosion, une efficacité thermique élevée et un encombrement réduit sont requis. Il est « lié à l'APV » dans le sens où sa philosophie de conception remonte à l'héritage des solutions de transfert de chaleur APV, connues pour leur qualité, leur fiabilité et leur facilité d'entretien.

La construction en titane prend en charge les environnements où l'eau de mer, les fluides de traitement agressifs ou les exigences sanitaires limitent l'utilisation de matériaux conventionnels tels que l'acier inoxydable. Ce type d'échangeur de chaleur est largement utilisé dans le traitement chimique, les systèmes marins, les usines de dessalement et les applications pharmaceutiques.

Comment fonctionne un échangeur de chaleur à plaques de titane associé à APV ?

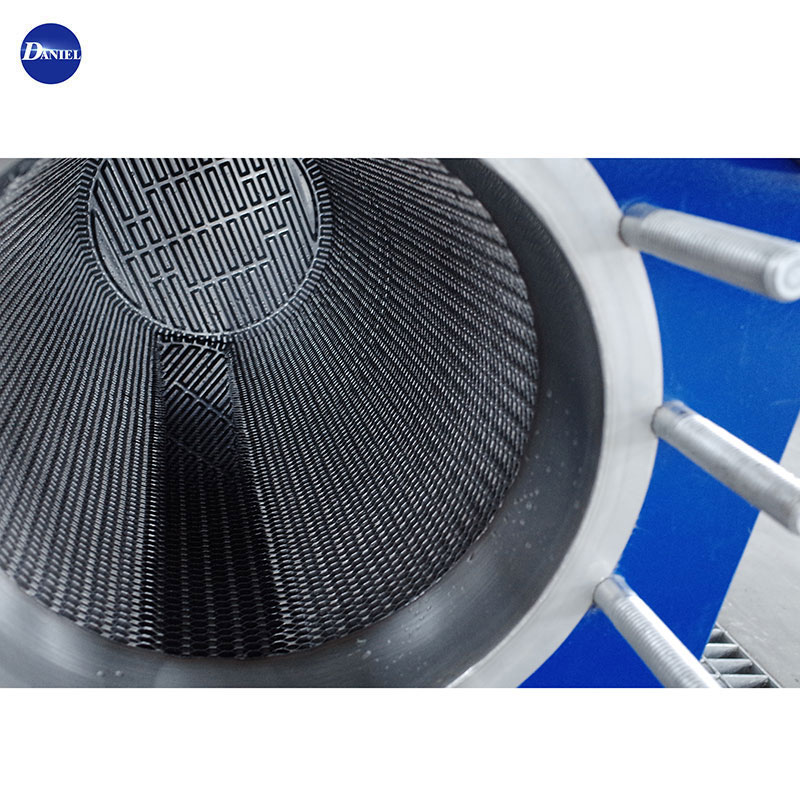

Les échangeurs de chaleur à plaques transfèrent la chaleur entre deux fluides sans les mélanger. Dans les modèles APV en titane, de fines plaques ondulées sont empilées pour créer des canaux pour les fluides chauds et froids. La chaleur est transférée à travers les plaques de titane par conduction et convection.

Les canaux de plaques alternés créent une grande surface par rapport au volume, ce qui améliore considérablement l'efficacité du transfert de chaleur par rapport aux conceptions à calandre et tubes de taille similaire. Les modèles d'écoulement induits par les ondulations renforcent la turbulence et améliorent les taux d'échange thermique.

Pourquoi utiliser le titane dans les échangeurs de chaleur à plaques ?

Le titane offre une résistance extrême à la corrosion, notamment dans les environnements riches en chlorures comme l'eau de mer. Les autres avantages incluent :

• Durabilité:Longue durée de vie même dans des conditions de fonctionnement agressives.
• Léger:Un poids inférieur à celui des unités comparables en acier inoxydable facilite la manipulation et l’installation.
• Performance thermique :Une excellente conductivité thermique permet un transfert de chaleur efficace.
• Hygiène:Convient aux industries alimentaires, pharmaceutiques et biotechnologiques grâce à sa surface non réactive.

Ces propriétés contribuent à réduire le coût total de possession tout au long de la durée de vie de l'équipement dans des environnements difficiles.

Quelles industries profitent le plus de ces échangeurs de chaleur ?

Les industries nécessitant des solutions d'échange thermique efficaces et résistantes à la corrosion comprennent :

• Marine et offshore :Refroidissement à l'eau de mer des navires et des plates-formes.
• Usines de dessalement :Systèmes de préchauffage et de récupération.
• Traitement chimique :Manipulation de fluides agressifs en récupération de chaleur.
• Produits pharmaceutiques et biotechnologie :Transfert de chaleur sanitaire sous faible risque de contamination.
• Production d'énergie :Systèmes de refroidissement avec des compositions chimiques d'eau difficiles.

Ces secteurs bénéficient particulièrement des avantages en termes de performances et de longévité qu’offrent les matériaux en titane.

Quelles sont les principales caractéristiques et spécifications de conception ?

Les principales caractéristiques généralement spécifiées dans les échangeurs de chaleur à plaques en titane comprennent :

• Géométrie de la plaque :Modèles d'ondulation conçus pour une turbulence et une intégrité structurelle optimales.
• Pression nominale :Évaluations personnalisées en fonction des exigences de pression de l'application.
• Plage de température :Conçu pour des performances ΔT (différentiel de température) élevées.
• Matériaux du joint :Sélectionné en fonction de la compatibilité chimique et de la température de service.
• Facilité d'entretien :La conception modulaire de la pile de plaques permet une maintenance plus facile.

Les fabricants fournissent des fiches techniques détaillées décrivant les dimensions, la capacité de débit, les limites de pression et de température pour chaque variante de modèle.

Comment sélectionner le bon échangeur de chaleur à plaques en titane associé à l'APV ?

La sélection du bon échangeur de chaleur nécessite d'analyser les conditions de service, telles que :

• Types de fluides :Corrosivité, viscosité et tendance à l'encrassement des fluides chauds et froids.
• Débits :Les débits volumétriques ont un impact direct sur le transfert de chaleur et la chute de pression.
• Profils de température :Températures d'entrée/sortie et ΔT admissible.
• Besoins d'entretien :Accessibilité et fréquence du nettoyage et du remplacement des joints.
• Exigences de conformité :Normes industrielles en matière d’assainissement ou de certification des matériaux.

Travaillez avec des fournisseurs expérimentés, tels queJiangyin Daniel Refroidisseur Co., Ltd.— pour garantir des spécifications correctes et des performances optimales pour votre application.

Foire aux questions (FAQ)

Qu'est-ce qui différencie un échangeur de chaleur à plaques en titane associé à l'APV des échangeurs conventionnels ?
Les unités APV exploitent les principes de conception de plaques à haute efficacité combinées à la résistance exceptionnelle à la corrosion du titane, ce qui les rend adaptées aux environnements exigeants où les unités traditionnelles en acier inoxydable ou en acier au carbone se détérioreraient rapidement.

Comment le titane améliore-t-il la longévité des systèmes d’échange thermique ?
Le titane forme une couche d'oxyde passive qui protège le métal des attaques corrosives, notamment dans les fluides riches en chlorures comme l'eau de mer. Cela réduit la fréquence de maintenance et prolonge les intervalles d’entretien par rapport aux matériaux moins résistants.

Quelles sont les considérations d’installation pour les échangeurs de chaleur à plaques en titane ?
Les aspects clés de l'installation incluent la garantie d'un alignement correct, l'évitement des contraintes différentielles sur les connexions et la fourniture d'un espace adéquat pour l'accès de maintenance. Le titane étant léger, sa manipulation est généralement plus facile, mais des conseils professionnels sont recommandés pour les installations complexes.

Existe-t-il des différences de coût entre les échangeurs de chaleur en titane et en acier inoxydable ?
Oui, les échangeurs de chaleur en titane entraînent généralement des coûts initiaux plus élevés que ceux en acier inoxydable en raison du prix des matières premières. Cependant, les coûts de cycle de vie inférieurs dus à la durabilité, aux temps d'arrêt réduits et à la maintenance moindre peuvent justifier l'investissement initial.

Ces échangeurs de chaleur peuvent-ils gérer des applications à haute pression ?
Oui, des échangeurs de chaleur à plaques en titane correctement conçus peuvent être conçus pour répondre aux demandes à haute pression. Vérifiez toujours les spécifications du fabricant par rapport aux conditions de votre processus pour garantir un fonctionnement sûr.
