Qu'est-ce qu'un échangeur de chaleur brasé et pourquoi est-ce important ?

A échangeur de chaleur braséest un composant de transfert thermique compact et à haut rendement couramment utilisé dans les applications CVC, de réfrigération et industrielles. Cet article explique en profondeur ce qu'est un échangeur de chaleur brasé, son fonctionnement, ses avantages et ses limites, et comment choisir celui qui convient le mieux à votre projet. Que vous évaluiez les performances, la durabilité ou le coût, vous gagnerez en clarté sur cet élément essentiel de l'équipement de gestion thermique.

Table des matières

1. Qu’est-ce qu’un échangeur de chaleur brasé ?
2. Comment fonctionne un échangeur de chaleur brasé ?
3. Où est utilisé un échangeur de chaleur brasé ?
4. Quels sont les principaux avantages ?
5. Quelles sont les limites ?
6. Comment sélectionner le bon échangeur de chaleur brasé ?
7. Foire aux questions

Qu’est-ce qu’un échangeur de chaleur brasé ?

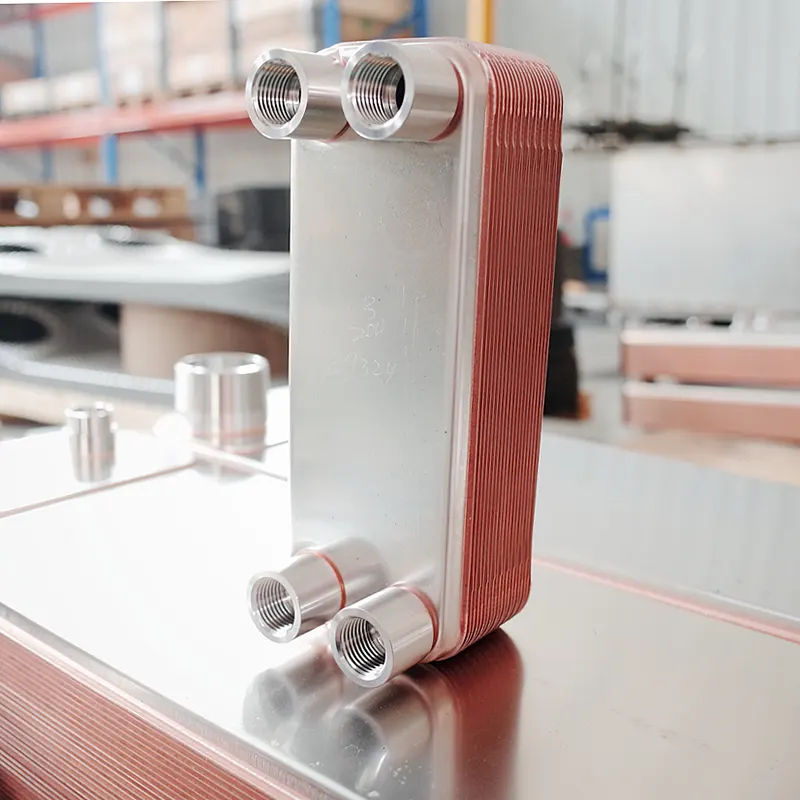

Un échangeur de chaleur brasé est un type de dispositif de transfert thermique qui relie des composants métalliques à l'aide d'un métal d'apport fondu à des températures supérieures à 450°C mais inférieures au point de fusion des métaux de base. Le processus de brasage crée des joints solides et étanches qui permettent un transfert de chaleur efficace entre les fluides sans les mélanger. Contrairement aux échangeurs de chaleur soudés ou fixés mécaniquement, les unités brasées offrent une compacité et une durabilité élevées.

Comment fonctionne un échangeur de chaleur brasé ?

Le fonctionnement d'un échangeur de chaleur brasé exploite les principes de conduction et de convection. Deux flux de fluide distincts s'écoulent à travers des canaux ou des plaques adjacents. L'énergie thermique se déplace du fluide chaud vers le fluide froid à travers les parois métalliques brasées. Les joints brasés assurent un bon contact thermique et une intégrité structurelle.

• Le fluide chaud entre d'un côté de l'échangeur de chaleur.
• Le fluide froid pénètre dans le canal adjacent.
• La chaleur est transférée à travers la surface métallique brasée.
• Le fluide chaud refroidi et le fluide froid chauffé sortent à l’autre extrémité.

Où est utilisé un échangeur de chaleur brasé ?

Les échangeurs de chaleur brasés sont utilisés dans toutes les industries en raison de leur efficacité et de leur conception compacte. Les applications courantes incluent :

1. Systèmes CVC (climatisation et pompes à chaleur).
2. Unités de réfrigération (refroidisseurs commerciaux et industriels).
3. Systèmes de refroidissement et de turbocompresseur automobiles.
4. Systèmes de récupération de chaleur pour les procédés industriels.
5. Gestion thermique des piles à combustible.

Les fabricants aimentJiangyin Daniel Refroidisseur Co., Ltd.concevoir des échangeurs de chaleur brasés adaptés à des conditions de fonctionnement spécifiques telles que des environnements haute pression, corrosifs et des débits élevés.

Quels sont les principaux avantages des échangeurs de chaleur brasés ?

Il existe de nombreuses raisons pour lesquelles les ingénieurs choisissent les échangeurs de chaleur brasés plutôt que d'autres solutions thermiques. Vous trouverez ci-dessous une comparaison détaillée des avantages :

Les fabricants, notammentJiangyin Daniel Refroidisseur Co., Ltd., exploitez des techniques de brasage avancées pour offrir une qualité et une longévité constantes dans les applications exigeantes.

Quelles sont les limites des échangeurs de chaleur brasés ?

Si les échangeurs de chaleur brasés présentent de nombreux avantages, ils présentent également des inconvénients à prendre en compte :

Comment sélectionner le bon échangeur de chaleur brasé ?

Choisir le bon échangeur de chaleur brasé implique d’évaluer les conditions de fonctionnement et les objectifs de performance. Les facteurs clés comprennent :

• Température et pression de fonctionnement :Adaptez les spécifications de l’échangeur aux besoins de votre système.
• Compatibilité des fluides :Assurez-vous que les matériaux résistent à la corrosion et à l’encrassement.
• Charge thermique :Calculez la capacité de transfert de chaleur requise.
• Contraintes de taille :Tenez compte de l’espace d’installation et de l’accès pour la maintenance.

Consulter un fournisseur de qualité commeJiangyin Daniel Refroidisseur Co., Ltd.peut aider à adapter une solution pour des applications industrielles, commerciales ou spécialisées.

Foire aux questions

Qu'est-ce qui différencie un échangeur de chaleur brasé des autres types ?

Un échangeur de chaleur brasé utilise des liaisons métallurgiques solides formées par brasage, ce qui donne lieu à des unités compactes et résistantes aux fuites qui excellent dans les applications à haut rendement par rapport aux échangeurs à joints ou soudés.

Les échangeurs de chaleur brasés sont-ils adaptés aux applications haute pression ?

Oui, lorsqu'ils sont conçus correctement et fabriqués avec des matériaux adaptés aux hautes pressions, les échangeurs de chaleur brasés peuvent gérer les conditions exigeantes utilisées dans la réfrigération industrielle ou le refroidissement hydraulique.

Puis-je entretenir des échangeurs de chaleur brasés ?

Les unités brasées ne sont généralement pas conçues pour être démontées, elles nécessitent donc une filtration minutieuse et un entretien préventif pour éviter l'encrassement interne.

Quel est l’impact du choix des matériaux sur les performances ?

Des matériaux comme l’acier inoxydable ou le cuivre ont un impact sur les performances thermiques, la résistance à la corrosion et les plages de fonctionnement. Une sélection appropriée garantit une longue durée de vie dans des environnements fluides spécifiques.

Quelles applications bénéficient le plus des échangeurs de chaleur brasés ?

Les systèmes CVC compacts, les systèmes de refroidissement automobiles et les processus industriels de récupération de chaleur bénéficient des contraintes d'espace et des besoins élevés en transfert thermique.
